داکت اسپلیت چیست؟
داکت اسپلیت (Ducted Split Unit) یکی از محبوب‌ترین سیستم‌های تهویه مطبوع در ایران است که برای سرمایش و گرمایش چندین اتاق یا فضا به‌طور همزمان طراحی شده است.
داکت اسپلیت گلدمن | اقتصادی، کم‌مصرف
داکت اسپلیت (Ducted Split Unit) یکی از محبوب‌ترین سیستم‌های تهویه مطبوع در ایران است که برای سرمایش و گرمایش چندین اتاق یا فضا به‌طور همزمان طراحی شده است.
مقایسه داکت اسپلیت و اسپلیت دیواری
مقایسه تخصصی داکت اسپلیت و اسپلیت دیواری برای واحد 100 متری | کدام بهتر است؟
داکت اسپلیت چیست؟
داکت اسپلیت (Ducted Split Unit) یکی از محبوب‌ترین سیستم‌های تهویه مطبوع در ایران است که برای سرمایش و گرمایش چندین اتاق یا فضا به‌طور همزمان طراحی شده است.
راهنمای کامل برای مهندسان و خریداران
داکت اسپلیت چیست و چگونه کار می‌کند؟
اگر به دنبال یک سیستم سرمایشی و گرمایشی مرکزی برای خانه یا محل کار خود هستید، داکت اسپلیت میتواند بهترین انتخاب باشد. اما داکت اسپلیت چیست و دقیقاً چگونه کار می‌کند؟ در این مقاله به زبان ساده به معرفی عملکرد، اجزا و مزایا و معایب داکت اسپلیت می‌پردازیم.
🔹 داکت اسپلیت چیست؟
داکت اسپلیت (Ducted Split Unit) یکی از محبوب‌ترین سیستم‌های تهویه مطبوع در ایران است که برای سرمایش و گرمایش چندین اتاق یا فضا به‌طور همزمان طراحی شده است. برخلاف اسپلیت‌های دیواری (کولر گازی) که تنها یک فضا را پوشش می‌دهند، داکت اسپلیت با استفاده از یک یونیت داخلی و کانال‌کشی حرفه‌ای، هوای مطبوع را به تمام بخش‌های ساختمان منتقل می‌کند.

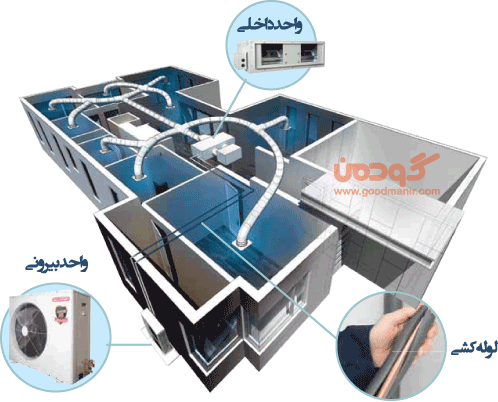

🔧 اجزای اصلی داکت اسپلیت
برای درک بهتر نحوه عملکرد داکت اسپلیت، ابتدا باید با اجزای اصلی آن آشنا شوید:
یونیت داخلی (هواساز): داخل سقف کاذب نصب می‌شود و هوای سرد یا گرم را از طریق کانال‌ها توزیع می‌کند.
یونیت خارجی (کندانسور): در بیرون ساختمان قرار می‌گیرد و وظیفه فشرده‌سازی و تبادل حرارت گاز مبرد را بر عهده دارد.
کانال‌های توزیع هوا: وظیفه انتقال هوای مطبوع به فضاهای مختلف را دارند.
ترموستات: برای کنترل دمای هر فضا یا منطقه (زون) استفاده می‌شود.
کویل آب گرم (در مدل‌های گرمایشی): در فصل سرما برای گرمایش با پکیج یا موتورخانه کار می‌کند.
نحوه کارکرد داکت اسپلیت ( اسپلیت کانالی)
اتصال یونیت داخلی و یونیت بیرونی دستگاه داکت اسپیلت از طریق دو لوله مسی صورت می گیرد.
قطر لوله ها متناسب با ظرفیت برودتی( تناژتبرید) دستگاه متفاوت می باشند.
همچنین انتقال هوای سرد و گرم از طریق کانال های اجرایی صورت می گیرد. کانال کشی های دستگاه داکت اسپیلت گلدمن نیز متناسب با متراژ و نوع کاربری متفاوت می باشند.
شما می توانید برای راه اندازی دستگاه های داکت اسپیلت از نیروی اجرای وگروه فنی کانال کشی و لوله کشی تحت نظارت کارشناس های فنی مربوطه با ما تماس بگیرید
کانال کشی و کانال هوا
کانال هوا برای انتقال هوای سرد در بسیاری از سیستم های تهویه مطبوع مورد استفاده قرار می گیرد. کانال هوا به طور کلی در دو نوع مقطع دایره ای و چهار گوش و با ورق گالوانیزه )بسته به نوع کاربری( ساخته می شود. همچنین امروزه استفاده از مواد دیگری نیز برای ساخت کانال هوا رواج پیدا کرده است که عبارتند از کانال از پیش عایق، کانال فلکسیبل، کانال پارچه ای و کانال پلاستیکی که هر کدام از آنها موارد استفاده خاصی دارند. اما با این وجود هنوز هم کانال های فلزی به دلیل استحکام بالا نسبت به سایر کانال ها، بیشترین استفاده را دارند.
لوله کشی
اجرای لوله کشی بدین صورت می باشد که بین واحد داخلی یعنی هواساز و واحد بیرونی یعنی کندانسور یک جفت لوله به نام خط مکش و خط مایع لوله کشی می شود. جنس لوله ها مسی می باشد و در بالای فاصله 5 متر Oil Trap قرار می گیردو این لوله ها کاملا عایق می شود.
جهت سیستم گرمایش نیز به دلیل حذف رادیاتور، هواساز دستگاه با یک جفت لوله رفت و برگشت گرمایشی از موتورخانه ویا پکیج شوفاژ اتصال پیدا می کنند. این لوله ها میتواند از جنس فولادی سیاه درزدار ویا بدون درز) مانیسمان( و یا پلی اتیلن مشبک همراه با آلومینیومی PEX-AL-PEX اصطلاحا لوله 5 لایه می باشد.
سیستم تهویه مطبوع مقرون‌به‌صرفه با گارانتی معتبر در ایران
داکت اسپلیت گلدمن | اقتصادی، کم‌مصرف
مشاوره رایگان دستگاه داکت اسپلیت
اگر به دنبال سیستم تهویه‌ای هستید که هم کم‌مصرف باشد و هم قیمت مناسب‌تری نسبت به برندهای آمریکایی داشته باشد، داکت اسپلیت گلدمن انتخابی هوشمند برای شماست. این دستگاه‌ها با فناوری روز آمریکا در تایلند و چین مونتاژ می‌شوند و در کنار کیفیت قابل قبول، هزینه نگهداری پایین و نصب آسان، به‌سرعت در پروژه‌های مسکونی و تجاری جای خود را باز کرده‌اند.
مصرف انرژی پایین
مجهز به کمپرسور روتاری و گاز مبرد R410A با راندمان بالا
کنترل کیفی بالا
کیفیت پایدار و تولید انبوه با قطعات معتبر
قیمت اقتصادی
مناسب برای پروژه‌هایی با بودجه محدود
نصب و خدمات 24 ساعته
همراه با گارانتی و پشتیبانی توسط نماینده رسمی
- جدول مشخصات فنی مدل‌های گلدمن
- مقایسه داکت اسپلیت گلدمن دور ثابت با برندهای دیگر
- سوالات متداول
- تماس و مشاوره رایگان
- داکت اسپلیت یا اسپلیت دیواری (کولر گازی).
- مقایسه از منظر زیبایی و معماری داخلی
📊 جدول مشخصات فنی مدل‌های گلدمن
| مدل | ظرفیت سرمایشی (BTU) | برق مصرفی | کمپرسور | قیمت تقریبی |
|---|---|---|---|---|
| GOLDMAN 24000 ECO | ۲ تن (۷۰ مترمربع) | تک‌فاز | روتاری | تماس بگیرید |
| GOLDMAN 36000 ECO | ۳ تن (۱۰۰ مترمربع) | تک فاز | روتاری | تماس بگیرید |
| GOLDMAN 48000 ECO | ۴ تن (۱۳۰ مترمربع) | سه‌فاز | روتاری | تماس بگیرید |
🔄 مقایسه داکت اسپلیت گلدمن دور ثابت با برندهای دیگر
| ویژگی | گلدمن ( تایلند – مونتاژ چین) | گودمن بالازن (آمریکا) | ال‌جی (کره- مونتاژ چین) |
|---|---|---|---|
| مصرف برق | بسیار کم | متوسط | کم |
| قیمت | اقتصادی | بالا | بالا |
| خدمات در ایران | دارد(گلدمن اطلس) | دارد(گلدمن اطلس) | دارد(گلدیران) |
| گارانتی | تا ۵ سال | تا ۵ سال | تا ۵ سال |
❓ سوالات متداول
۱. آیا داکت اسپلیت گلدمن واقعاً کم‌مصرف است؟
بله، بدلیل استفاده از کمپرسور روتاری و طراحی مهندسی، مصرف انرژی بسیار پایینی دارد.
۲. آیا این برند در ایران خدمات دارد؟
بله، نصب، تأمین قطعه و پشتیبانی فنی توسط نماینده رسمی شرکت گلدمن اطلس انجام می‌شود.
۳. مناسب چه متراژی است؟
از مدل ۲۴۰۰۰ برای ۶۰–۷۵ متر تا مدل ۴۸۰۰۰ برای ۱۲۰–۱۳۰ متر قابل استفاده است.
📞 تماس و مشاوره رایگان
جهت دریافت مشاوره خرید، استعلام قیمت یا پیش‌فاکتور، با کارشناسان ما تماس بگیرید:
📱 09129578759
📧 فرم تماس سریع
💬 دکمه واتساپ / چت آنلاین
🔗 لینک‌های مفید:
[مقاله تفاوت داکت اسپلیت و اسپلیت دیواری]
[راهنمای انتخاب ظرفیت مناسب داکت اسپلیت]
داکت اسپلیت یا اسپلیت دیواری (کولر گازی).
بررسی فنی و اقتصادی برای انتخاب بهترین سیستم تهویه مطبوع مسکونی
مقایسه تخصصی داکت اسپلیت و اسپلیت دیواری برای واحد 100 متری | کدام بهتر است؟
در انتخاب سیستم تهویه مطبوع مناسب برای یک واحد مسکونی 100 متری (2 خواب + سالن و آشپزخانه اوپن)، بسیاری از افراد میان داکت اسپلیت و اسپلیت دیواری مردد هستند. اما در این مقاله با یک نگاه دقیق و مهندسی، نشان می‌دهیم که چرا داکت اسپلیت یک انتخاب هوشمندانه و برتر برای خانه‌هایی با طراحی اصولی است
در این مقاله با بررسی و مقایسه همه‌جانبه از نظر هزینه اولیه، اجرا، مصرف برق، نگهداری، گرمایش زمستان و زیبایی داخلی، به شما کمک می‌کنیم بهترین انتخاب را برای خانه‌تان داشته باشید
تعداد یونیت‌ها و زیبایی معماری
| ویژگی | اسپلیت دیواری (کولر گازی) | داکت اسپلیت |
|---|---|---|
| تعداد یونیت داخلی | 3 عدد یا بیشتر | 1 عدد |
| یونیت خارجی | برای هر اتاق یک کندانسور | یک عدد برای کل خانه |
| تأثیر در دکوراسیون | کاهش زیبایی فضا | کاملاً مخفی در سقف کاذب |
| اشغال فضای تراس/پشت‌بام | بالا | بسیار کم |
✅ برتری داکت اسپلیت: طراحی یکپارچه، دکوراسیون زیباتر، تراس یا پشت‌بام خلوت‌تر.
2. هزینه اجرا و لوله‌کشی
| مورد | اسپلیت دیواری (کولر گازی) | داکت اسپلیت |
|---|---|---|
| لوله‌کشی مبرد | چند مسیر جداگانه | یک مسیر اصلی |
| لوله درین | چند شاخه بدون پمپ → مشکل در شیب | یک شاخه مرکزی با امکان نصب پمپ |
| نوع کانال | ندارد | فلکسی عایق‌دار (سبک و کم‌هزینه) |
| نیاز به سقف کاذب | ندارد | دارد (برای کانال‌کشی) |
💡 اجرای کانال فلکسی با عایق الاستومری در داکت اسپلیت، هزینه را نسبت به کانال گالوانیزه سنتی کاهش می‌دهد.
✅ برتری داکت اسپلیت: لوله‌کشی ساده‌تر، یک‌بار هزینه اجرا، نگهداری آسان‌تر.
3. گرمایش در زمستان: مقایسه فنی
✔️ اسپلیت دیواری (کولر گازی):
گرمایش از طریق هیت‌پمپ الکتریکی
در اکثر شهرهای ایران (تهران، مشهد، اصفهان، تبریز، یزد و…) عملکرد ضعیف در زمستان
مصرف برق بالا، کاهش توان در دمای زیر 5 درجه
مناسب فقط برای مناطق مرطوب جنوبی کشور
- نیازمند پکیج شوفاژ دیواری و یا موتورخانه با لوله کشی در کف برای رادیاتور های دیواری
⚠️ سیستم رادیاتور + پکیج:
نیاز به لوله‌کشی کامل در کف
پوکه‌ریزی مجدد، هزینه بالای کف‌سازی
احتمال نشتی آب گرم در کف
هزینه بالا برای لوله پنج‌لایه، کلکتور، رادیاتور، اتصالات و نصب
✔️ داکت اسپلیت با کویل آب گرم:
اتصال به پکیج دیواری یا موتورخانه
مصرف برق بسیار پایین فقط یک فن داخل هواساز(یونیت داخلی)
گرمایش ملایم، متمرکز، قابل تنظیم
بدون نیاز به رادیاتور یا بخاری
✅ برتری داکت اسپلیت: تنها سیستمی که هم سرمایش و هم گرمایش با یک یونیت مرکزی انجام می‌دهد، بدون لوله‌کشی کف یا تجهیزات جانبی پرهزینه.
🔹 4. نگهداری، دوام و مصرف برق
🔹 4. نگهداری، دوام و مصرف برق
| فاکتور | اسپلیت دیواری (کولر گازی) | داکت اسپلیت |
|---|---|---|
| فیلترها | چند عدد جداگانه | یک فیلتر مرکزی |
| محل نصب پنل | دیوار اتاق (دم‌دست و آسیب‌پذیر) | سقف کاذب (دور از آسیب) |
| سرویس‌پذیری | پراکنده و زمان‌بر | متمرکز و سریع |
| طول عمر پنل داخلی | 5 تا 7 سال | 10 تا 15 سال |
| هزینه نگهداری | بالا (چند دستگاه) | پایین (یک دستگاه مرکزی) |
| مصرف برق | تعدد کندانسور و عدم محاسبه درست ظرفیت مصرف درنتیجه بالاتر | ظرفیت سرمایشی دقیق مطابق واحد مصرف پایین تر |
✅ برتری داکت اسپلیت: دوام بالاتر، تعمیر ساده‌تر، هزینه نگهداری کمتر.
🔹 5. قیمت اولیه سیستم‌ها
| آیتم | اسپلیت دیواری (کولر گازی) | داکت اسپلیت |
|---|---|---|
| قیمت هر یونیت | ارزان‌تر (واحدی) | گران‌تر (مرکزی) |
| هزینه کل برای 100 متر | 3 دستگاه × لوله‌کشی جداگانه | 1 یونیت + کانال‌کشی |
| هزینه نصب | معمولی | کمی بالاتر (با کانال) |
| اجرای گرمایش | نیاز به بخاری یا رادیاتور | فقط کویل آب گرم نصب شود |
❗ نکته مهم: قیمت اولیه داکت اسپلیت ممکن است کمی بالاتر باشد، اما با توجه به گرمایش یکپارچه، مصرف پایین، و نگهداری کمتر، در میان‌مدت کاملاً به‌صرفه‌تر خواهد بود.
✅ نتیجه‌گیری: چرا داکت اسپلیت انتخاب بهتری است؟
| معیار | انتخاب بهتر |
|---|---|
| مصرف برق سرمایش | برابر |
| مصرف برق گرمایش | داکت اسپلیت |
| زیبایی داخلی | داکت اسپلیت |
| تعداد یونیت | داکت اسپلیت |
| لوله‌کشی ساده | داکت اسپلیت |
| گرمایش حرفه‌ای | داکت اسپلیت |
| هزینه نگهداری | داکت اسپلیت |
| هزینه اولیه | اسپلیت دیواری |
🎯 اگر دنبال سیستمی هستید که در طول سال برای یک خانه 100 متری سرمایش و گرمایش اقتصادی، مطمئن و زیبا ارائه دهد، داکت اسپلیت انتخاب هوشمندانه‌تری است.
📢 پیشنهاد ویژه:
در سایت goodmanir.com انواع داکت اسپلیت‌های کم‌مصرف و اقتصادی برند گلدمن (ساخت تایلند و چین) و گودمن آمریکا( ساخت آمریکا) و یورک آمریکا (مونتاژ چین) را با طراحی رایگان کانال‌کشی و مشاوره فنی خریداری کنید.
🔍 کلیدواژه‌های فرعی (LSI + مرتبط):
| نوع | عبارت |
|---|---|
| برند + محصول | داکت اسپلیت گلدمن |
| ویژگی مهم | داکت اسپلیت کم مصرف |
| قیمت | قیمت داکت اسپلیت گلدمن |
| کاربرد | داکت اسپلیت برای خانه، داکت اسپلیت برای ساختمان |
| جایگزین برندهای خارجی | داکت اسپلیت جایگزین گودمن، داکت اسپلیت ساخت چین |
اگر دنبال یک اموزش کامل نصب و راه اندازی داکت اسپلیت در پروژه های هود هستید این مقاله برای شما مفید است
راهنمای کامل نصب و راه‌اندازی داکت اسپلیت (R22، R410A، R32)
این راهنما، کلیه مراحل نصب داکت اسپلیت از جانمایی، لوله‌کشی، کابل‌کشی تا تست نهایی را به‌صورت فنی و تخصصی تشریح می‌کند.
نصب اصولی داکت اسپلیت نقش کلیدی در عملکرد صحیح، راندمان انرژی، کاهش استهلاک و افزایش طول عمر سیستم تهویه مطبوع دارد.
🔷 مرحله ۱: جانمایی یونیت داخلی در سقف کاذب
📌 الزامات محل نصب:
در مرکز بار حرارتی ساختمان در پروژه های تجاری و یا نزدیک به فضای اصلی (راهرو بین اتاق ها ، نشیمن) برای پروژه های مسکونی و اداری
سقف کاذب با ارتفاع کافی (حداقل 35 سانتی‌متر) در محل نصب دستگاه
📌 فاصله‌های استاندارد:
| سمت یونیت داخلی | فاصله پیشنهادی |
|---|---|
| پشت یونیت تا دیوار | ≥ 30 cm |
| سمت فیلتر (سرویس) | ≥ 40 cm |
| سمت جعبه برق هواساز | ≥ 30 cm |
| تهویه طرفین | ≥ 10 cm |
نکته: نصب حتماً با شاقول و تراز انجام شود تا از برگشت آب درین جلوگیری شود.
🔷 مرحله ۲: محل نصب کندانسور (یونیت خارجی)
📌 شرایط نصب:
مکان باز با تهویه مناسب (پشت‌بام یا بالکن با سایه‌بان)
سطح تراز و مقاوم در برابر لرزش
عدم نزدیکی به دودکش، تابش شدید یا رطوبت بالا
📌 فاصله استاندارد:
| فاصله تا دیوارها و سایر کندانسورها | حداقل |
|---|---|
| پشت کندانسور تا دیوار | 50 cm |
| طرفین کندانسور | 30-50 cm |
| روبه‌روی کندانسور | 100 cm |
| بین دو کندانسور موازی | 60–100 cm |
🔷 مرحله ۳: لوله‌کشی مسی مبرد (Gas Piping)
📌 انتخاب سایز لوله مسی:
✅ برای مبرد R410A:
| ظرفیت (BTU) | لوله رفت (Inch) | لوله برگشت (Inch) |
|---|---|---|
| 24,000 | 3/8 | 5/8 |
| 30,000 | 1/2 | 5/8 |
| 36,000 | 1/2 | 3/4 |
| 48,000 | 5/8 | 1 |
✅ برای مبرد R22:
| ظرفیت (BTU) | لوله رفت (Inch) | لوله برگشت (Inch) |
|---|---|---|
| 24,000 | 1/4 | 1/2 |
| 30,000 | 3/8 | 5/8 |
| 36,000 | 3/8 | 5/8 |
| 48,000 | 1/2 | 3/4 |
📌 ضخامت لوله:
برای R410A و R32: حداقل 0.8 تا 1.0 mm (مخصوص فشار بالا)
برای R22: حداقل 0.7 mm کافی است.
📌 اجرای تله روغن (Oil Trap):
در لوله برگشت، اگر اختلاف ارتفاع > 4 متر باشد، یک تله روغن لازم است.
در مسیرهای عمودی، هر 6 متر یک تله روغن نصب شود.
🔷 مرحله ۴: لوله‌کشی درین (Drain Pipe)
📌 اصول اجرا:
لوله PVC یا پلی‌اتیلن سایز 25 یا 32 میلی‌متر
شیب مثبت حداقل 2٪ تا نقطه تخلیه
استفاده از پمپ درین در صورت نبود شیب
نصب سیفون U شکل (حداقل ارتفاع 5 cm) برای جلوگیری از بو
🔷 مرحله ۵: کابل فرمان و کابل برق
📌 کابل فرمان بین یونیت داخلی و خارجی:
| ظرفیت (BTU) | تعداد رشته | سطح مقطع (mm²) |
|---|---|---|
| تا 24,000 | 4×1.5 | |
| 30,000–36,000 | 5×2.5 | |
| 48,000 | 5×4 |
📌 کابل برق از کندانسور تا جعبه فیوز:
| ظرفیت | جریان مصرفی تقریبی | کابل برق (mm²) | کلید مینیاتوری مناسب |
|---|---|---|---|
| 24,000 BTU | 10A | 3×1.5 | C16 |
| 36,000 BTU | 16A | 3×2.5 | C25 |
| 48,000 BTU | 20–24A | 3×4 | C32 |
🔸 کلاس C برای دستگاه‌هایی با جریان راه‌اندازی لحظه‌ای بالاتر مناسب است.
🔷 مرحله ۶: محل نصب ترموستات دیواری
ارتفاع نصب: 150 سانتی‌متر از کف
دور از نور مستقیم خورشید، درب، کانال، پنجره و وسایل گرمایشی
معمولاً در سالن اصلی یا راهرو مرکزی قرار می‌گیرد.
🔷 مرحله ۷: راه‌اندازی نهایی و تست دقیق
📌 مراحل فنی:
وکیوم کامل سیستم با پمپ خلأ تا فشار -30 inHg یا 500 میکرون (حداقل 30 دقیقه).
نشتی‌یابی با نیتروژن تا فشار 300–350 psi و صابون مخصوص.
شارژ گاز مبرد دقیق با ترازو بر اساس مقدار درج‌شده روی پلاک دستگاه.
راه‌اندازی اولیه:
بررسی فشارهای ساکشن و دیسشارژ با گیج مناسب.
ثبت دمای رفت و برگشت، آمپر، ولتاژ.
🔷 دمای و فشار استاندارد داکت اسپلیت (شرایط محیطی: 35°C بیرون / 27°C داخل)
| نوع مبرد | فشار ساکشن (psi/bar) | فشار دیسشارژ (psi/bar) | دمای هوای رفت | دمای برگشت |
|---|---|---|---|---|
| R22 | 60–70 psi (4.1–4.8 bar) | 225–250 psi (15.5–17 bar) | 11–14°C | 18–20°C |
| R410A | 120–135 psi (8.2–9.3 bar) | 400–440 psi (27–30 bar) | 9–12°C | 17–19°C |
| R32 | 130–145 psi (9–10 bar) | 420–460 psi (29–32 bar) | 9–12°C | 17–19°C |
دمای رفت (هوای سرد خروجی از یونیت داخلی) باید حدود 8 تا 12 درجه باشد تا عملکرد صحیح کندانسینگ را نشان دهد. اختلاف دما (ΔT) بین رفت و برگشت باید حداقل 6 تا 10 درجه باشد.
✅ جمع‌بندی نهایی
نصب استاندارد داکت اسپلیت نیازمند دقت بالا در هر مرحله از جانمایی تا شارژ گاز است. رعایت فشارها، دماهای کاری، سایز صحیح لوله، کابل مناسب، اجرای دقیق تله روغن و درین از ملزومات یک نصب حرفه‌ای است که کارایی، دوام و رضایت مشتری را تضمین می‌کند.
